HS6296噪声自动监测系统


 噪声自动监测系统符合 GB3096-2008《声环境质量标准》标准和规范,实现远程噪声跟踪监测或监控。它可作为永久或半永久的环境噪声自动在线监测系统。
系统全天候实时监测环境噪声,监测数据通过有/无线传输到监控中心,通过配套的软件实现在线浏览数据,噪声数据处理、噪声报警、存储、生成监测报告、导出,打印等操作。
系统满足对城市声区域、道路交通噪声和功能区环境噪声监测、结果评价、数据报送。适用于区域的环境噪声的平均水平和噪声污染的时间分布的评估和社会、厂区、建筑工地等噪声污染防治和监督管理。


参数配置



 主要技术参数:

测量精度符合GB/T3785-2023(IEC61672:2013)1级标准。
具有省级质监部门出具的计量器具型式批准证书及相应的型式评价报告。
倍频程和1/3倍频程滤波器符合JJG449-2001检定规程 1级。
频率范围:10Hz~20kHz
测量范围:25dB~130dB
动态范围:大于100dB(A计权)
频率计权:并行(同时)A、C、Z计权
时间计权:并行(同时)快(F)、慢(S)、I(脉冲)及Cpeak
测量Leq、Lmax、Ln及1/1、1/3倍频程数据。
采样频率:48kHz
保存的各种数据可通过中心服务器软件读取。
大容量的MicroSD卡(TF卡)存储,USB及RS232接口。
110-~240V外接电源(可选配10W太阳能电池为其充电)。


详细介绍

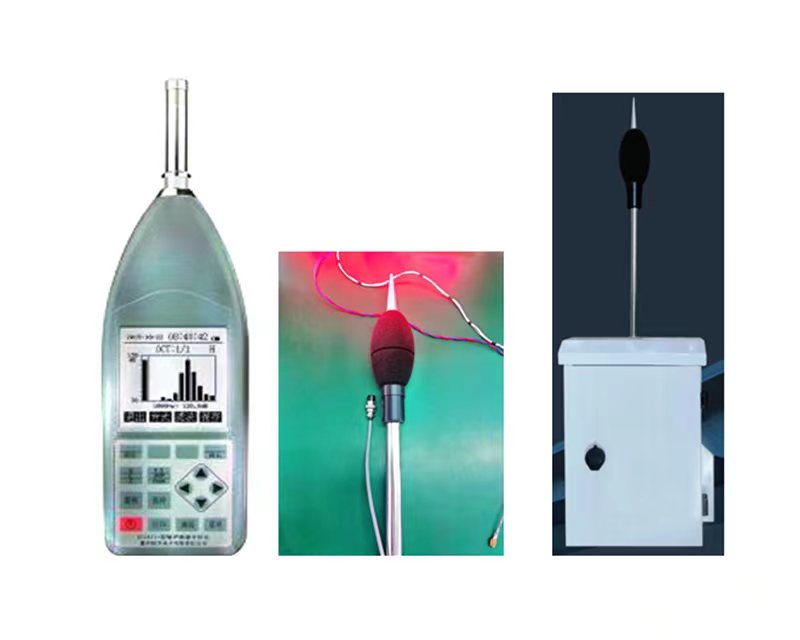

  一、 噪声自动监测系统组成

1、HS5671D声采集模块(负责采集现场噪声数据)符合IEC 61672-2013 的 1级标准要求。

2、传声器户外保护装置 (防雨、防风、防鸟)包括户外保护球、玻璃钢延伸杆(可伸缩2米)、集成箱和信号传输线。

3、HS5669远程自动校准模块:包括静电激发器和静电激励器电源部分。

4、NA2X数传模块:配套DTU模块+ 4G流量SIM卡或网线、光纤加交换机,实现有线或无线方式将噪声数据实时传输至中心控制计算机(可同时传输到LED显示屏上实时显示噪声)。

5、HS5671D采集控制软件:采用人机对话形式,支持多个噪声自动监测终端,可同时观察各个噪声自动监测站的噪声情况和变化过程,实现声压级、倍频程频谱曲线和数据分析、统计、存储等处理。内容包括参数设置、实时Lp、统计、报警、调阅、报告等。

6、终端监控计算机(控制电脑)。

   二、软件主要功能:

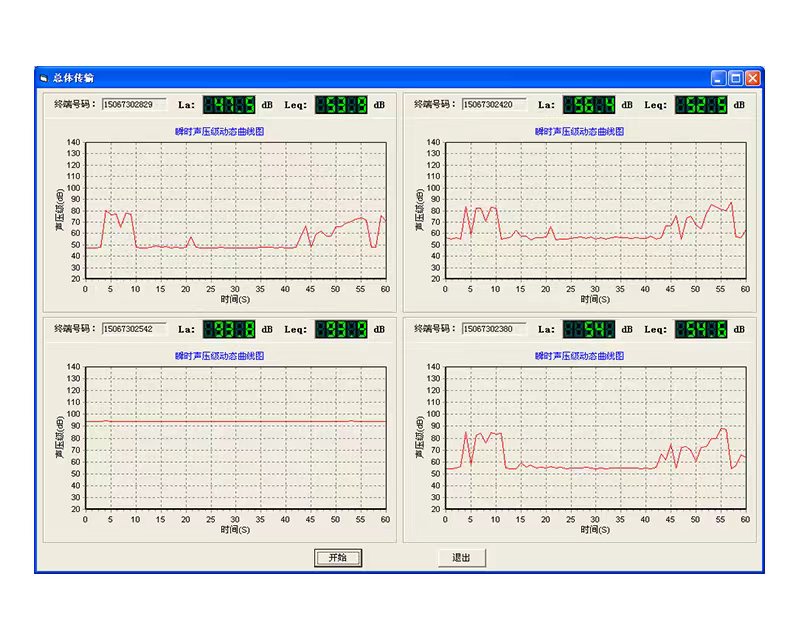

1.  多点组网:支持多点前端同时采集,在线浏览噪声变化过程的声压级(Lp)时域曲线。

2.  计算功能:计算Leq,Lmax、 L5,L10,L50,L90,L95,Ld,Ln,Ldn等统计数据。

3.  报警功能:可设置噪声限值,通过显示提示语或数值颜色变化等实现声压级报警。

4.  分析功能:可访问历史数据,对噪声数据进行二次存储、统计与分析。

5.  报告输出:采集数据自动存储、统计、输出、各种形式的报告、打印等处理。

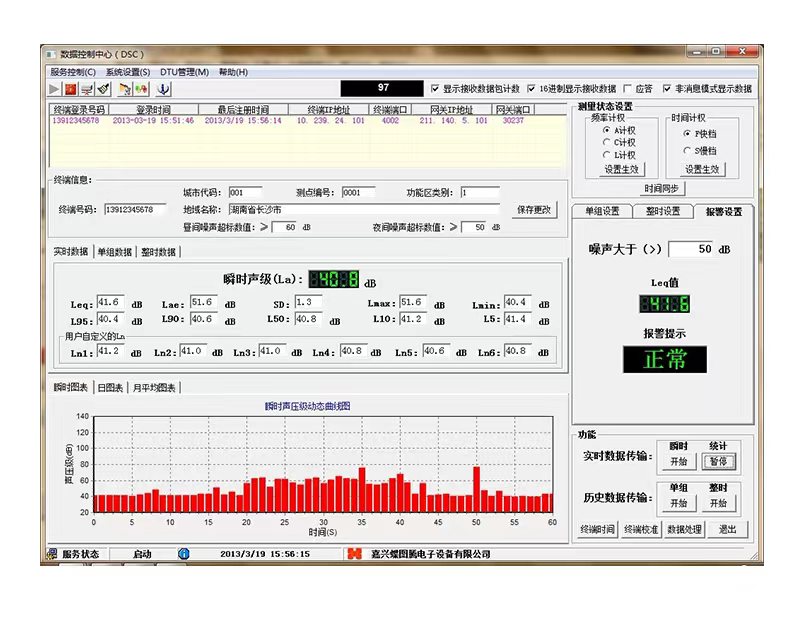

   三、软件界面及功能:(测点管理、数据采集、终端控制、和数据处理)

1.  测点管理:对各个测点可添加地域名称、功能区类别等。

2.  终端控制:设置终端测量时间间隔、Leq测量时间、远程校准等。

3.  数据采集:显示窗口实时画出瞬时声压级Lp的动态曲线图。

4.  数据处理:计算测点的Leq,Lmax,L5,L10,L50,L90,L95,Ld,Ln,Ldn(1min 到1h 任意设置)等统计数据。

5.  数据查询:可自选查询时间段内的所有数据。对历史数据进行各种筛选、观测,还可设定自选时间段进行监测数据的统计与计算。

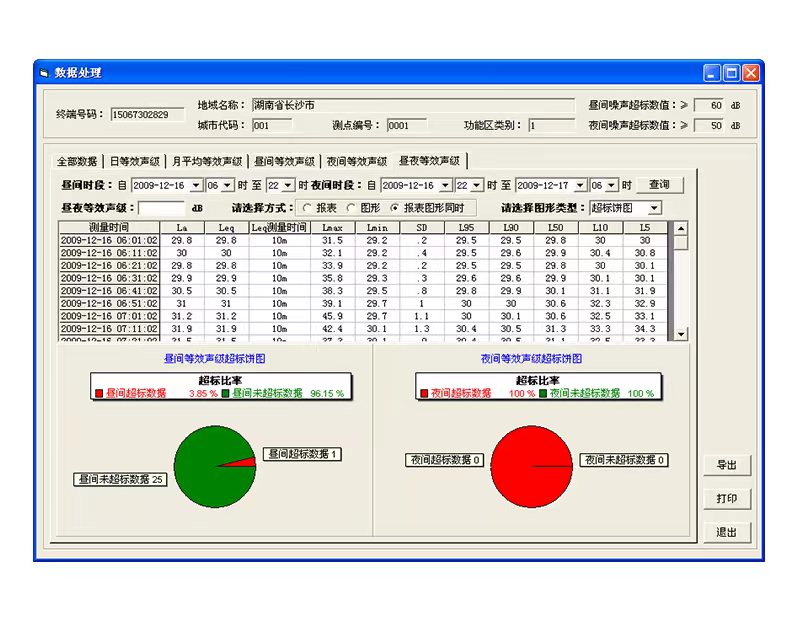

6.  数据分析:

①  日/月/昼/夜Leq等效声级统计。

②  图形/报表/平面线(或柱)/3D线(或柱)/超标饼图等多种显示方式。

③  等效声级超标饼图提供了超标数据和未超标数据的数量,并给出了对应的超标比率。

7.  数据导出:软件会将当前用户正在查看的数据报表以EXCEL报表的方式导出,导出后用户可以在EXCEL中对数据报表进行修改、保存、打印等操作。

8.  监测报告:数据报表以EXCEL报表的方式导出,可按模版生成监测报告等。

① 使用报告模板,可导出成Excel、Word等通用文件格式。

② 可定义报告的任意时间周期及报告的内容。

③ 报告含表格和数据曲线,各类统计参数等。

④ 自动生成日报、周报、月报、年报或其他自定义报告。
